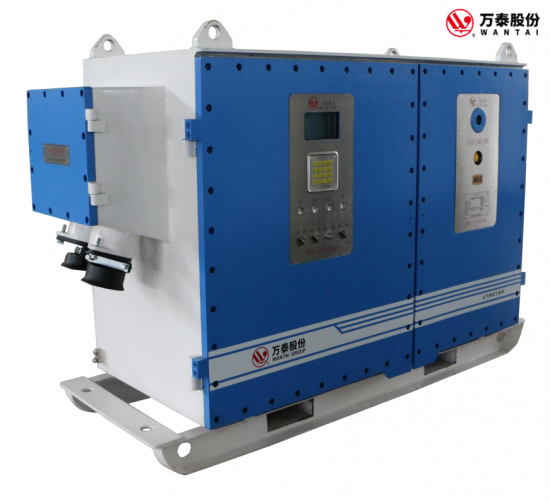

Serie de ventiladores de conversión de doble frecuencia y fuente de alimentación dual

Nombre del producto

Controlador de velocidad con convertidor de frecuencia dual y fuente de alimentación dual, intrínsecamente seguro y a prueba de llamas para ventiladores

Tensión de entrada nominal (V)

660 V 、 1140 V; 50 Hz

Fluctuación de voltaje: ±15 % Fluctuación de frecuencia: ±2,5 %

Características de salida nominal

Trifásica CA 0~660 V, 0~1140 V, 0,5~50 Hz

Capacidad de sobrecarga

150 % de corriente nominal durante 60 s; 200 % de corriente nominal durante 3 s

Forma de control del motor

Motor asíncrono, motor síncrono de imanes permanentes, tambor eléctrico síncrono de imanes permanentes

Rango de ajuste de frecuencia

0~50 Hz (predeterminado 30)

Método de control

Modulación

Modulación PWM de vector espacial SVPWM

Rango de frecuencia de salida

Valor de ajuste manual 0~50 Hz, valor de ajuste de comunicación 0~50 Hz, valor de ajuste analógico 0,5~50 Hz

Método de control del motor

Control vectorial, control VF

0,1 Hz (analógico), 0,01 (comunicación)

Modo de aceleración

aceleración de la curva S

Sonda

Tipo de sonda

Tipo intrínsecamente seguro, señal de frecuencia de salida, rango de frecuencia 200-1000 Hz,

correspondiente a una concentración de gas de 0-4,5%, la amplitud del voltaje de salida es de 5 V.

Posición de la sonda

La ubicación del área de trabajo TI, la ubicación del canal centralizado T2 y la ubicación del canal de escape T3.

Operación

control

modo

Patrón de ventilación

Cuando la posición TI no excede el estándar, el ventilador ventilará automáticamente de acuerdo con la concentración de gas en la posición T3.

Cuando la concentración de T3 aumenta, la frecuencia de salida disminuye (hasta el punto de frecuencia establecido manualmente).

Cuando la concentración de T3 disminuye, la frecuencia de salida aumenta hasta 50 Hz.

Gas modo de escape

Cuando la posición T3 no excede el estándar, el ventilador descarga gas automáticamente de acuerdo con la concentración de gas en la posición T1.

Cuando la concentración de T1 aumenta, la frecuencia de salida aumenta (tan baja como

como el punto de frecuencia establecido manualmente),

Cuando la concentración de TI disminuye, la frecuencia de salida disminuye (hasta 50 Hz).

Modo manual

El convertidor de frecuencia funciona con el valor de configuración de frecuencia manual y no se ve afectado por los datos de detección de la sonda de gas.

Protección de la sonda

Cuando se detecta una falla en la sonda de gas, se activará una alarma y reemplazará automáticamente la posición T3 con la posición T2.

Si se detectan dos fallas de sonda, se informa una falla de sonda.

Mostrar

Estado de funcionamiento

Modo de funcionamiento actual, concentración de detección de la sonda, frecuencia de funcionamiento actual.

Visualización de fallas

Falla de la sonda de gas, falla de funcionamiento del convertidor de frecuencia, sobretensión, sobrecorriente, protección contra pérdida de fase de salida.

Conmutación activa/en espera

Cuando se utilizan fuentes de alimentación duales, un grupo es la máquina maestra y el otro grupo es automáticamente la máquina de respaldo.

Cuando uno de los inversores presiona el botón de inicio, se convierte automáticamente en el host. Cuando este inversor se detiene o falla, el otro inversor se inicia automáticamente desde 0. Cuando es necesario detener toda la máquina, los botones de parada del

La máquina principal y la máquina en espera deben presionarse al mismo tiempo.
