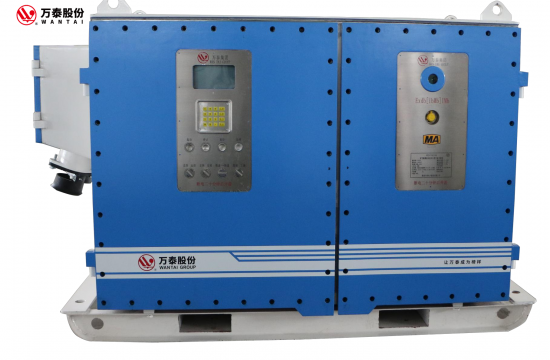

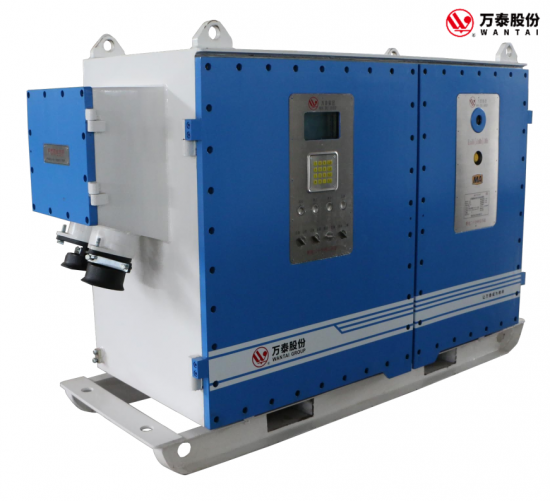

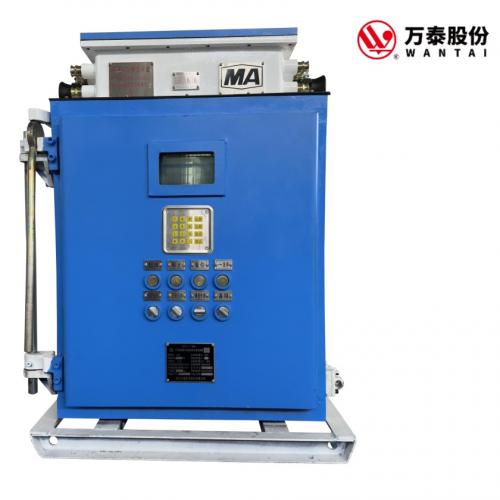

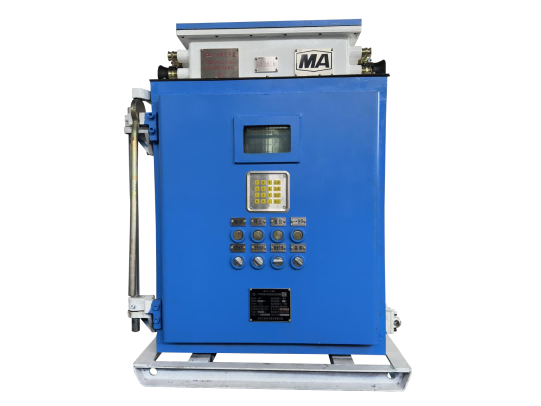

Convertidor de frecuencia a prueba de explosiones con función de transformación de voltaje (alto voltaje)

Un convertidor de frecuencia, o variador de frecuencia (VFD), es un dispositivo eléctrico que convierte una corriente de una frecuencia a otra de otra. El voltaje suele ser el mismo antes y después de la conversión de frecuencia. Los convertidores de frecuencia se utilizan habitualmente para regular la velocidad de los motores que accionan bombas y ventiladores.

marca:
WANTAI
artículo NO.:
BPBJV-1250/10/3.3
pago:
T/T
origen del producto:
China
color:
Blue&White
Puerto de embarque:
Shanghai
tiempo de espera：
60 Days

consulta ahora

detalle del producto

Introducción del producto
El convertidor de frecuencia variable de alto voltaje para minería, a prueba de explosiones e intrínsecamente seguro, serie BPBJV, se utiliza principalmente en minas de carbón con entornos con riesgo de explosión, como polvo y gas de carbón. Como regulador de velocidad de conversión de frecuencia para motores de CA, es adecuado para motores asíncronos y motores síncronos de imanes permanentes. Se caracteriza por su alto par de arranque, alta precisión en la regulación de velocidad, larga distancia de alimentación, ahorro de energía, alta eficiencia, seguridad y fiabilidad.
El convertidor de frecuencia adopta una topología de "unidades en serie multinivel", un modo de entrada y salida directa "alto-alto" y utiliza tecnología de multiplexación por intercambio de fase para reducir los armónicos en la entrada y la contaminación armónica a la red eléctrica. La tensión de salida de cada fase se forma mediante múltiples unidades de potencia mediante modulación y superposición de forma de onda SVPWM, lo que reduce el contenido armónico de la tensión de salida y la tasa de variación dv/dt, lo que permite el suministro de energía a larga distancia entre el inversor y el motor de carga.

Este producto es adecuado para el arranque de alta potencia y la regulación de velocidad máxima de transportadores de arrastre, máquinas de transferencia, trituradoras y otros equipos con tensiones nominales de 3,3 kV, 6 kV y 10 kV. También se puede utilizar en cintas transportadoras, bombas de agua, máquinas síncronas de imanes permanentes y otras aplicaciones. Ideal para la regulación de velocidad por conversión de frecuencia.

Características

Adopta un control de modulación PWM de vector espacial SVPWM avanzado, con un gran par de salida, se puede lograr un par nominal del 150 % a 0,5 Hz y el par de salida máximo puede alcanzar el 220 %.
El convertidor de frecuencia adopta la topología de "serie de unidades multinivel", modo de entrada y salida directa "alto-alto" y reduce los armónicos del lado de entrada a través de la tecnología de multiplexación por desplazamiento de fase, reduciendo la contaminación armónica a la red eléctrica.
El voltaje de salida se compone de múltiples unidades de potencia en serie, que son moduladas y superpuestas por formas de onda SVPWM, lo que reduce el contenido armónico del voltaje de salida y la tasa de cambio dv/dt del voltaje de salida, logrando realmente una perfecta ausencia de armónicos y el cable de salida puede tener hasta 5000 metros.
Tecnología de derivación mecánica asimétrica, si falla una unidad de potencia en las tres fases, solo se deriva mecánicamente la unidad defectuosa y, al cambiar el ángulo de voltaje de fase, el voltaje de línea generado en las tres fases se mantiene 120° simétrico e igual en amplitud.
La unidad central adopta un diseño extraíble deslizante, fácil de reemplazar. El diseño de hebilla sin pernos permite conectar directamente el módulo IGBT, el diodo rectificador y otros componentes de calefacción a la placa para su refrigeración. No requiere un sistema de refrigeración por agua de circulación interna, lo que mejora la estabilidad del sistema. No es necesario esperar a que se instalen protecciones de circulación interna, como la detección de la concentración de iones de agua, lo que mejora la seguridad y la estabilidad.
Las excelentes funciones de supresión de sobrecorriente y supresión de sobretensión pueden evitar fallas frecuentes y cumplir con los requisitos de condiciones de trabajo complejas.
El sistema de monitoreo de aislamiento incorporado puede monitorear el estado del aislamiento entre el inversor y el motor en tiempo real para lograr una protección efectiva contra fugas.
Con la función de equilibrio de potencia automático, puede proporcionar un control preciso de la distribución de carga y el desequilibrio de potencia es inferior al 2%.
Interfaz de pantalla completamente en chino (inglés), operación de teclado matricial, diseño intrínsecamente seguro, seguro y confiable.
El puerto Ethernet externo con diseño intrínsecamente seguro es conveniente para la depuración de programas y la transmisión de datos.
El convertidor de frecuencia tiene interfaces de comunicación como Ethernet, fibra óptica, RS485, etc., que cumplen con los requisitos de comunicación estándar de las minas inteligentes.

★Adquisición de datos de múltiples parámetros: el equipo puede recopilar más de 80 parámetros eléctricos como voltaje, corriente, potencia y datos armónicos en tiempo real; cooperar con la plataforma de big data industrial para generar automáticamente curvas de tendencias históricas de corriente, voltaje, potencia y otros equipos de carga; comparar y analizar el consumo de energía en diferentes regiones y períodos para lograr una gestión precisa del consumo de energía.
★Mantenimiento predictivo de equipos: Según el análisis de varios parámetros eléctricos de los equipos de carga, la plataforma de big data industrial se utiliza para construir un modelo de predicción de fallas de los equipos, analizar oportunamente el estado de funcionamiento del equipo y la prioridad del mantenimiento del equipo, y realizar la función de mantenimiento predictivo de los equipos de carga.
★Admite múltiples interfaces de comunicación: interfaz 485, interfaz Ethernet, wifi, 5G, 4G y otras interfaces de comunicación; admite Modbus, MOTT, Http, IEC-60870 y otros protocolos de comunicación.

Parámetro técnico

Nombre del producto	Controlador de velocidad con convertidor de frecuencia dual y fuente de alimentación dual, intrínsecamente seguro y a prueba de llamas para ventiladores
Tensión de entrada nominal (V)		6000 V, 10000 V; 50 Hz
Tensión de entrada nominal (V)		Fluctuación de voltaje: ±15% Fluctuación de frecuencia: ±2,5%
Características de salida nominal		Trifásica CA 0 ~ 3300 V, 0~6000 V, 0~10000 V, 0.5 ～ 50 Hz
Capacidad de sobrecarga		150% corriente nominal durante 60 s; 200% corriente nominal durante 3 s
Forma del motor de control		Motor asíncrono, motor síncrono de imán permanente, tambor eléctrico síncrono de imán permanente
	Modulación	Modulación PWM de vector espacial SVPWM
	do método de control	Control de vectores, Control de VF
METRO control de acceso	Compensación de deslizamiento	Rango de compensación automática de deslizamiento: 0~150%, Precisión de estabilidad de velocidad de bucle abierto 0,5%, Precisión de estabilidad de velocidad de bucle cerrado 0,02 %
	do frecuencia de la antena	Autoajuste basado en temperatura interna, rango ajustable manualmente 0,7~16 kHz
	Aceleración y curva de desaceleración	Dos tipos de curvas: línea recta y curva S arbitraria; siete tiempos de aceleración (velocidad de varios pasos)
Mostrar	Visualización de la operación de visualización	Frecuencia nominal, frecuencia de salida, Voltaje, actual, fuerza, velocidad del motor, tasa de carga, etc.
Mostrar	Visualización del estado de falla	Sobretensión, subtensión, sobrecorriente, sobrecarga, calentamiento excesivo, pérdida de fase, cortocircuito, parar, fuga, etc.
Frenado	Método de frenado	Frenado por retroalimentación, corriente continua frenado
Frenado	B par de rastrillaje	150% (hasta un 220%)
Operación de control principal	Par de arranque	Más más del 150%, El par a velocidad cero se puede ajustar desde 0 al 100%
	Rango de control de velocidad	Lazo abierto 1:100, circuito cerrado 1:1000 (velocidad nominal relativa)
	PAG control de procesos	El regulador PID incorporado puede formar un sistema de control de circuito cerrado a través de varios transmisores
	Ajuste automático de voltaje	Cuando cambia el voltaje de la red, Puede cambiar de forma automática y adecuada la frecuencia básica para proteger la capacidad de carga del motor.
	Ajuste de frecuencia	Configuración digital, configuración analógica, configuración del panel de control, configuración de comunicación en serie, configuración del equilibrio de potencia
	Ejecutar comando dado	Se proporciona panel de control, terminal externo, comunicación en serie.
	Entrada/salida analógica	0~10 V, 4~20 mamá
Operación control función	D entrada digital	12 entradas programables para lograr control de lejos/cerca, rotación hacia adelante/atrás, iniciar/detener, y velocidad preestablecida
	Salida analógica	Velocidad, carga, carga bipolar, y las variables PID se pueden conectar a instrumentos externos
	Tipo de salida de conmutación	10 salidas de relé (Contactos de 250 V/10 A)
	Salida de conmutación	Salida de la operación, salida de falla, salida de estado del control remoto
	Función de comunicación	Modbus-rtu, Modbus-tcp
Tú sabio ambiente	Ámbito de aplicación	Lugares peligrosos con gas, polvo de carbón y gas explosivo
	Altitud	La altitud no es inferior a -1500 m ni superior a 2000 m. (sobre esta altitud, Se requiere reducción de potencia)
	A temperatura ambiente	-20℃~40℃
	Humedad relativa	5%~95% de humedad relativa (sin condensación)
Función protectora		Sobretensión, subtensión, sobrecorriente, sobrecarga, calentamiento excesivo, pérdida de fase, cortocircuito, parar, fuga, etc.
Señales a prueba de explosiones		Exdb[ib Mb]l Mb
do método de enfriamiento		Refrigeración por agua circulante (o refrigeración por suministro de agua externo)

etiquetas relacionadas :

deja un mensaje

si está interesado en nuestros productos y desea conocer más detalles ,, deje un mensaje aquí ,, le responderemos tan pronto como podamos .

Asunto : Convertidor de frecuencia a prueba de explosiones con función de transformación de voltaje (alto voltaje)

entregar

categorías

como podemos ayudarte

puede ponerse en contacto con nosotros de cualquier manera que sea conveniente para usted. estamos disponibles las 24 horas del día, los 7 días de la semana por correo electrónico o por teléfono.

Contáctenos

nuevos productos

Productos relacionados

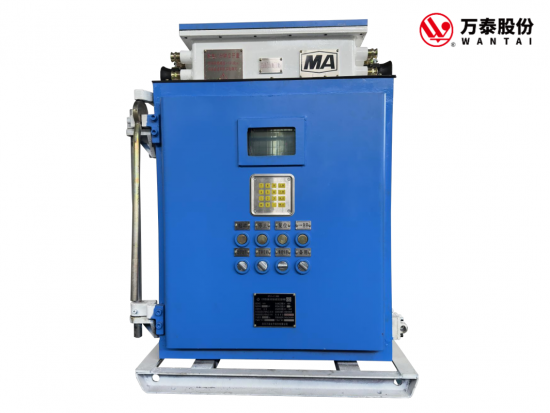

Inversor de CA intrínsecamente seguro y a prueba de explosiones para minería

es adecuado para motores asíncronos de frecuencia variable o motores asíncronos ordinarios de CA 50 Hz, potencia del motor 11KW~1120KW, voltaje nominal 660 V o 1140 V para arranque suave, paro suave y control del proceso de operación bajo carga pesada, su start, stop, la curva de control del proceso se puede configurar en tipo “S” curva, curva lineal, curva de función y otras formas de curva.

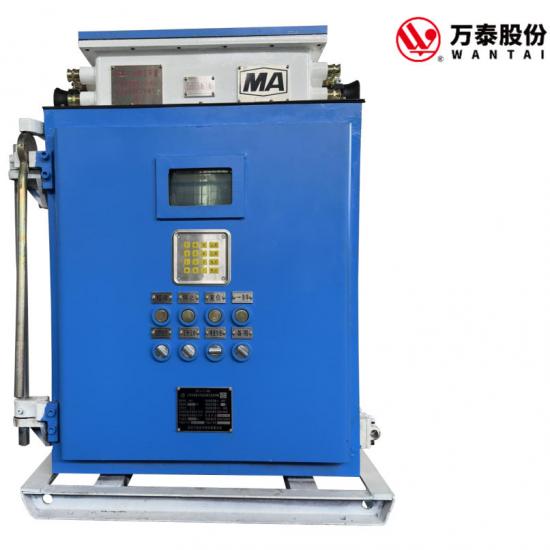

Unidad de frecuencia variable para minería para bomba de emulsión

Este producto se aplica para el arranque suave, la parada suave, el control del proceso de operación y la aplicación de ahorro de energía del motor en entornos hostiles, como minas de carbón, otras minas, petróleo e industria química. Es especialmente adecuado para suministrar control de regulación de velocidad de conversión de frecuencia para cabrestantes subterráneos, cintas transportadoras, raspadores, alimentadores de carbón, ventiladores, ventiladores locales, bombas de agua, ventiladores de presión y bombas de emulsión.

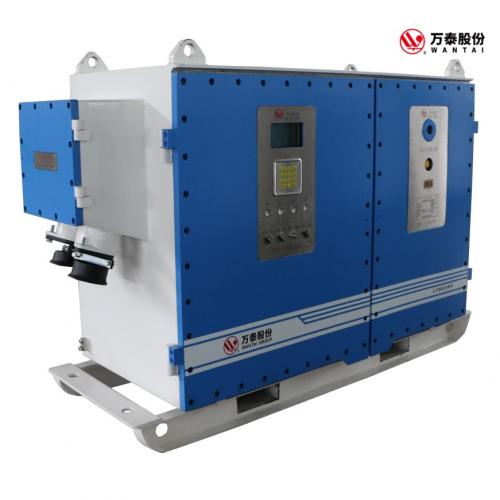

Convertidor de frecuencia a prueba de explosiones para minería subterránea

Es adecuado para motores asíncronos de frecuencia variable o motores asíncronos ordinarios de CA 50 Hz, potencia del motor 11 KW ~ 1120 KW, voltaje nominal 660 V o 1140 V para arranque suave, parada suave y control del proceso de operación bajo carga pesada, su curva de control de proceso de arranque, parada y configurarse en curva tipo “S”, curva lineal, curva funcional y otras formas de curva.

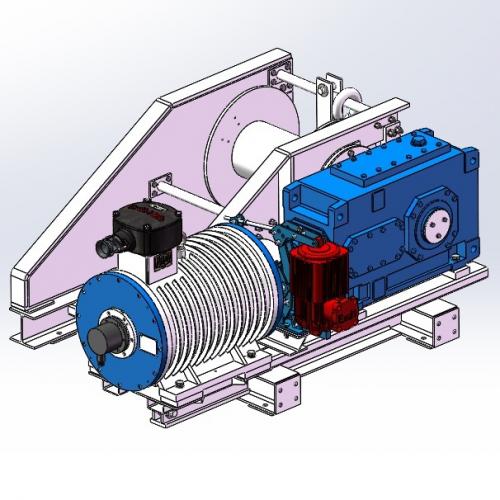

Dispositivo tensor de conversión de frecuencia de imán permanente para transportadores de banda

Un dispositivo tensor de banda para minería es un componente esencial en los sistemas de cintas transportadoras utilizados en minas de carbón, minas de metales y otras aplicaciones de manejo de materiales a granel. Garantiza la tensión adecuada de la banda para evitar deslizamientos, reducir el desgaste y mantener un transporte eficiente del material bajo cargas dinámicas.

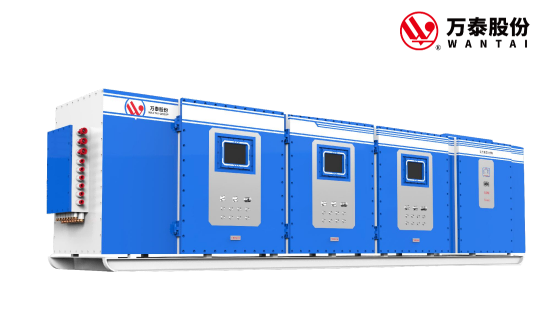

Serie de ventiladores de conversión de doble frecuencia y fuente de alimentación dual
