marca:
WANTAIartículo NO.:
Low-voltage Seriespedido (moq):
1pago:
T/Torigen del producto:
Chinacolor:
BluePuerto de embarque:
Shanghaitiempo de espera：
90 Dayspeso：
0.5T-3.0T1. Introducción del producto

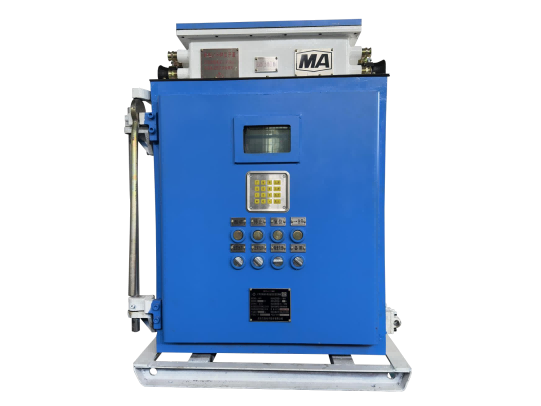

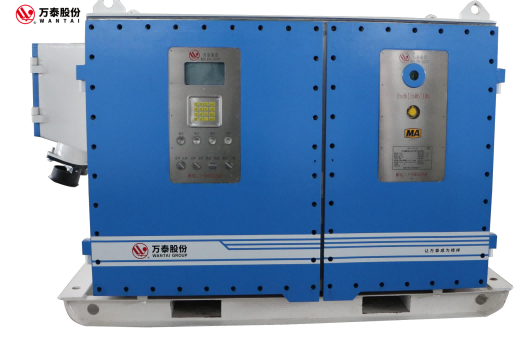

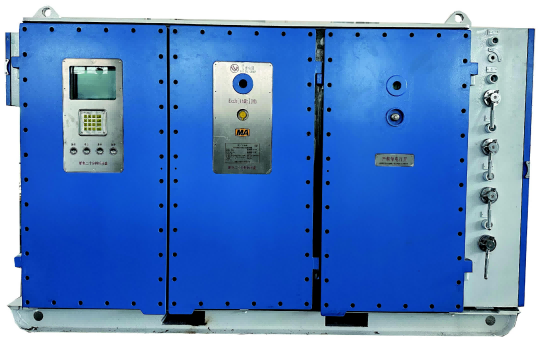

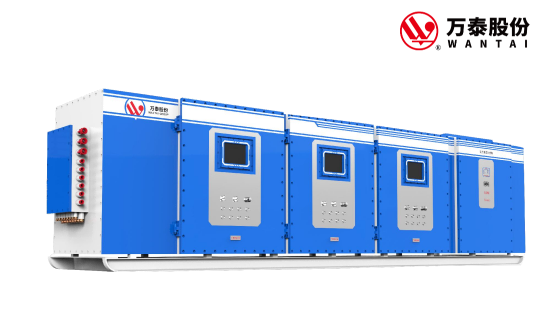

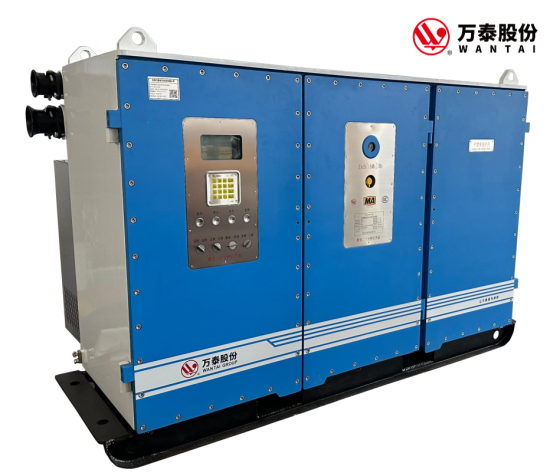

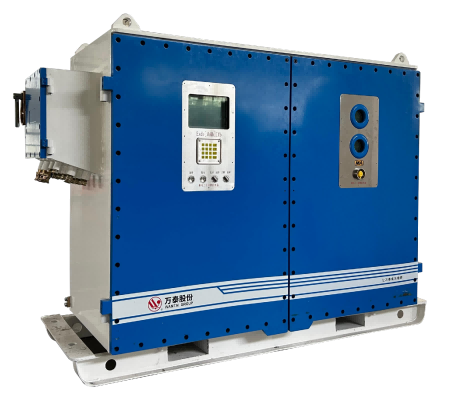

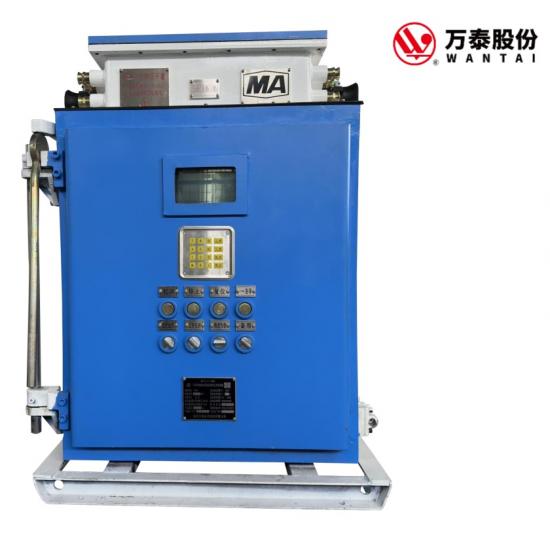

El convertidor de frecuencia de CA de 1140 V o 660 V, a prueba de explosiones e intrínsecamente seguro para minería, se utiliza principalmente en minas de carbón con entornos con riesgo de explosión, como polvo y gas de carbón. Como regulador de velocidad de conversión de frecuencia para motores de CA, es adecuado para motores asíncronos y motores síncronos de imanes permanentes. Tiene la función de arranque y rotación. Se caracteriza por un alto par, alta precisión en la regulación de velocidad, larga distancia de alimentación, ahorro de energía, alta eficiencia, seguridad y fiabilidad.
La unidad inversora de esta serie de productos de 1140 V adopta una topología de tres niveles tipo NPC, que tiene las ventajas de una gran capacidad de salida, alto voltaje de salida, pocos picos y pulsos de voltaje y bajo contenido armónico de salida de corriente.
Se puede utilizar ampliamente en cabrestantes subterráneos de minas de carbón, transportadores de cinta, transportadores raspadores, trituradoras, máquinas de transferencia, elevadores, bombas de agua, bombas de emulsión, alimentadores de carbón y otros equipos.
2.
Características
● Utilizando el control avanzado de modulación PWM del vector espacial SVPWM, el par de salida es grande, se puede alcanzar el 150 % del par nominal a 0,5 Hz y la salida de par máxima puede alcanzar el 220 %.
● El convertidor de frecuencia adopta una topología de inversor de tres niveles, con pequeños armónicos de entrada y salida, cumpliendo con los requisitos de los estándares EMC; la unidad de filtro de salida incorporada reduce la tensión de aislamiento del motor y el cable de salida puede tener hasta 3000 metros de largo.
● Excelentes funciones de supresión de sobrecorriente y supresión de sobretensión para evitar fallas frecuentes y cumplir con los requisitos de condiciones de trabajo complejas.
● El sistema de monitoreo de aislamiento incorporado puede monitorear el estado del aislamiento entre el inversor y el motor en tiempo real para lograr una protección efectiva contra fugas.
● Una función de equilibrio de potencia adaptable puede proporcionar un control preciso de la distribución de carga y el desequilibrio de potencia es inferior al 2 %.
● El regulador PID incorporado puede combinar varios sensores para formar un control de circuito cerrado
● Interfaz de pantalla completamente china, operación de teclado matricial, diseño intrínsecamente seguro, seguro y confiable
● Puerto Ethernet externo intrínsecamente seguro para facilitar la depuración de programas y la transmisión de datos
● Cumplir con los requisitos de comunicación de las minas inteligentes y tener interfaces de comunicación estándar
★ Recopilación de datos de múltiples parámetros: El equipo es capaz de recopilar en tiempo real más de 80 parámetros eléctricos como voltaje, corriente, potencia y datos armónicos; coopera con la plataforma de big data industrial para generar automáticamente curvas de tendencias históricas como corriente, voltaje y potencia del equipo de carga; según diferentes regiones, análisis comparativo del consumo de energía en diferentes períodos para lograr una gestión precisa del consumo de energía
★ Mantenimiento predictivo de equipos: basándose en el análisis de varios parámetros eléctricos del equipo de carga, la plataforma de big data industrial se utiliza para construir un modelo de predicción de fallas del equipo, y el estado operativo del equipo y la prioridad del mantenimiento del equipo se analizan de manera oportuna para realizar la función de mantenimiento predictivo del equipo de carga.
★ Soporte para múltiples interfaces de comunicación: interfaz 485, interfaz Ethernet, wifi, 5G, 4G y otras interfaces de comunicación; admite Modbus, MQTT, HTTP, IEC-60870 y otros protocolos de comunicación.
3. Parámetros técnicos
|
Producto nombre |
A prueba de llamas y intrínsecamente seguro dual fuerza suministrar y dual frecuencia convertidor velocidad control Oller para ventiladores |
|
|
Calificado aporte voltaje (V) |
CA 660 V, CA 1140 V; 50 Hz |
|
|
Fluctuación de voltaje: ±15 % Fluctuación de frecuencia: ±2,5 % |
||
|
Carácter de salida nominal ística |
Trifásica CA 0 ~ 660 V, CA 0 ~ 1140 V, 0,5 ~ 50 Hz (frecuencia hasta hasta 400 Hz) |
|
|
Capacidad de sobrecarga |
150% de corriente nominal para 60 años; 200% calificado actual para 3 segundos |
|
|
Forma del motor de control |
Motor asíncrono, motor síncrono de imanes permanentes, motor de imán permanente ente imán síncrono eléctrico tambor |
|
|
Forma del motor de control |
Motor asíncrono, motor síncrono de imanes permanentes, motor de imán permanente ente imán síncrono eléctrico tambor |
|
|
|
Modulación |
Vector espacial SVPWM modulación por ancho de pulsos (PWM) modulación |
|
do método de control |
Control de vectores, VF control |
|
|
METRO ain control |
Precisión de frecuencia |
Ajuste digital: fr máximo secuencia ×±0,1%;ajuste analógico:máximo frecuencia ×±0,5% |
|
F resolución de frecuencia |
Ajuste digital: 0,01 Hz; Ajuste analógico: Frecuencia máxima × ± 0,1 % |
|
|
Compensación de deslizamiento |
Rango de compensación automática de deslizamiento: 0 ~ 150 %, velocidad de bucle abierto estabilidad Precisión 0,5%, velocidad de bucle cerrado estabilidad exactitud 0,02% |
|
|
do arriero frecuencia |
Autoajuste basado en la temperatura interna, ajuste manual. mesa rango 0,7~16 kHz |
|
|
Aceleración y d aceleración curva |
Dos tipos de curvas: línea recta y arbitrario curva en forma de S; Siete aceleración norte veces (varios pasos velocidad) |
|
|
|
Mostrar operación mostrar |
Frecuencia nominal, frecuencia de salida, voltaje, corriente, potencia, velocidad del motor, carga tasa,etc. |
|
Visualización del estado de falla |
Sobretensión, subtensión, sobrecorriente, sobrecarga, calentamiento excesivo, pérdida de fase, corto circuito, parar, fuga, etc. |
|
|
Espectáculo |
Método de frenado |
Frenado por retroalimentación, DC br rey |
|
frenado esfuerzo de torsión |
150%(hasta a 220%) |
|
|
Freno |
A partir de esfuerzo de torsión |
Más del 150%, cero velocidad esfuerzo de torsión es ajustable de Oto 100% |
|
Control de velocidad rango |
Abierto bucle 1:100, cerrado bucle 1:1000(relativo clasificación e velocidad) |
|
|
proceso control |
El regulador PID incorporado puede formar un circuito cerrado control sistema a través de vari oso transmisores |
|
|
Voltaje automático ajuste |
Cuando cambia el voltaje de la red, puede automáticamente y adecuadamente cambiar la frecuencia básica a proteger el motor carga California pacidad. |
|
|
Frecuencia configuración |
Di configuración digital, configuración analógica, configuración del panel de control, comunicación serial norte configuración, configuración del equilibrio de potencia |
|
|
Comando de ejecución dado |
do panel de control dado, término externo dado final, comunicación en serie dar norte |
|
|
Cosa análoga entrada/salida |
0~10 V, 4 ～ 20 mA |
|
|
Principal control operación |
D digital aporte |
10 entradas programables para lograr lejos/cerca control, rotación hacia adelante/atrás, Inicio/parada y preajuste velocidad |
|
Salida analógica |
Las variables de velocidad, carga, carga bipolar y PID pueden todos sean conexión cortado a externo instrumentos |
|
|
Salida de conmutación tipo |
5 relé salidas (250 V/10 A contacto ts) |
|
|
Salida de conmutación |
Salida de operación, salida de falla, remota control salida de estado |
|
|
Comunicación función |
Modbus-rtu, Modbus-tcp |
|
|
Uso ambiente |
Solicitud alcance |
Lugares peligrosos con gas, carbón l polvo y explosivo gas |
|
Altitud |
La altitud no es menos de 1500 m y no más que 20 00 metros (encima este altitud, reducción de potencia es requerir ed) |
|
|
A temperatura ambiente |
-20℃~40℃ |
|
|
Humedad relativa |
5%~95%HR(sin condensación) |
|
|
Función protectora |
Sobretensión, subtensión mi, sobrecorriente, sobrecarga, calentamiento excesivo, pérdida de fase, corto circuito, parar, fuga, etc. |
|
|
Señales a prueba de explosiones |
Exdb[ib Mb]l Mb |
|
|
do método de enfriamiento |
Refrigeración por agua circulante (o externo agua al suministrar enfriamiento) |
|
4. Tamaño
|
Fuerza |
Tamaño (largo x profundidad x alto) (mm) |
Peso(T) |
|
22 ～ 45 kW (Dos Cuadra nts) |
900×800×1150 |
0.5 |
|
90~400kW (dos Cuadrantes) |
1682×1072×1305 |
1.5 |
|
90~400kW (cuatro Cuadrantes) |
1950×1175×1305 |
1.9 |
|
315~500kW (dos Cuadrantes) |
1855×1175×1315 |
1.8 |
|
315~500kW (cuatro motores) |
1855×1175×1315 |
2.2 |
|
500~710kW (cuatro Cuadrantes) |
1990×1225×1300 |
2.0 |
|
500~710kW (cuatro Cuadrantes) |
2250×1240×1480 |
2.5 |
|
800~1120kW (cuatro cuadrantes) |
2462×1181×1444 |
2.5 |
|
800~1120kW (cuatro Cuadrantes) |
2462×1181×1444 |
3.0 |
