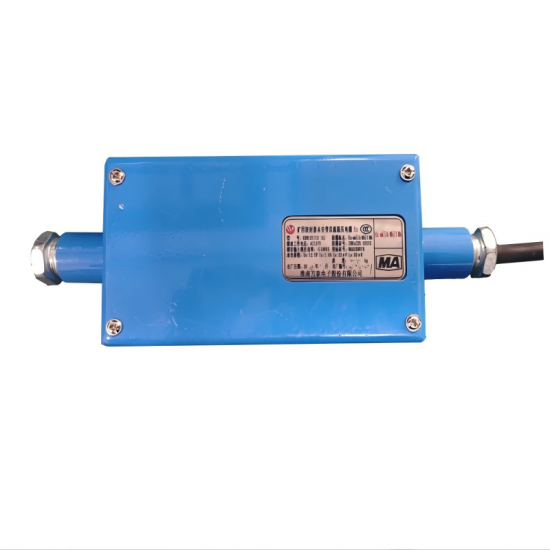

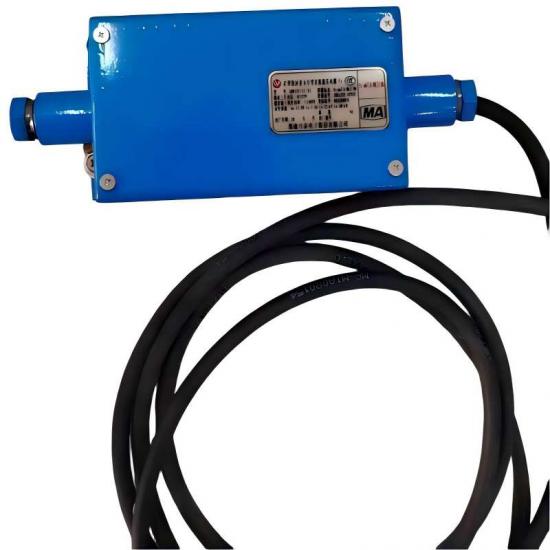

Fuente de alimentación regulada de CC encapsulada e intrínsecamente segura para minería

1. Introducción

La fuente de alimentación regulada de CC intrínsecamente segura y encapsulada para minería KDW127/12(A) (en adelante, la caja de alimentación) está diseñada para su uso en entornos con gases explosivos en minas de carbón subterráneas. Es adecuada para alimentar diversos tipos de equipos intrínsecamente seguros para minería.

Peso: ≤3 kg

Tamaño: 262 x 90 x 65 (mm)

2. Principio y funciones
Admite una entrada de CA de 127 V y proporciona una salida de CC de 12 V. El dispositivo está equipado con funciones de limitación de corriente y protección contra cortocircuitos, y puede recuperarse automáticamente tras la eliminación de la falla.

3. Especificaciones técnicas principales
3.1 Parámetros de la fuente de alimentación de CA
Alimentación de CA: 127 VCA

3.2 Parámetros de salida intrínsecamente seguros
Uo: CC 12,5 V Io: 1,8 A Co: 22 µF Lo: 50 µH

3.3 Características de la fuente de alimentación
Tensión nominal de funcionamiento: CA 127 V (rango 75% – 110%)
Potencia aparente de entrada nominal: ≤ 100 VA

• Tensión de salida nominal: 12 V CC
• Corriente de salida nominal: 1,7 A
• Tensión de salida máxima: ≤ 12,5 V
• Valor de disparo de la protección contra sobrecorriente: ≤ 1,8 A
• Corriente de cortocircuito: < 100 mA
• Desviación de la tensión de salida: < 5%
• Regulación de carga: < 5%
• Regulación de línea: < 5%
• Ondulación y ruido pico a pico: ≤ 250 mV
