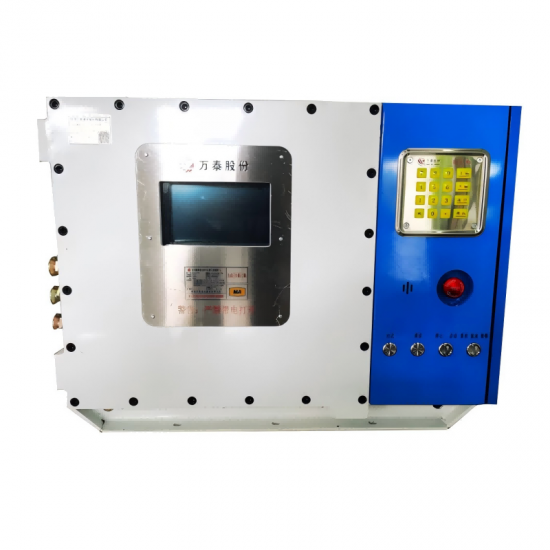

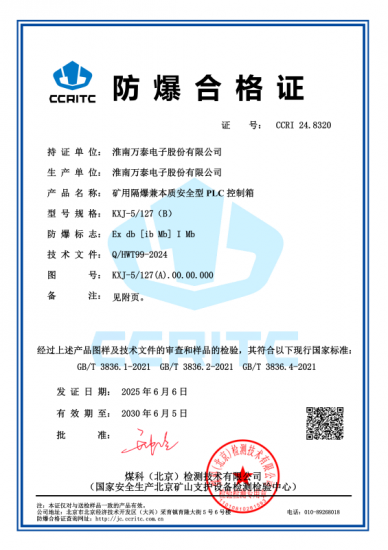

Armario de control PLC intrínsecamente seguro y a prueba de explosiones para minería

1 、 I Introducción

El armario de control PLC intrínsecamente seguro y a prueba de explosiones para minería KXJ-5/127(B) (en adelante, el "armario de control") se utiliza principalmente para el control sistemático de equipos electromecánicos con múltiples accionamientos de motor en minas de carbón subterráneas donde existen riesgos de explosión de metano y polvo de carbón. Está diseñado para el control totalmente automático de sistemas de accionamiento de polipastos o cabrestantes de cable sin fin y sistemas de protección de correas.

2 、 Parámetros técnicos principales

2.1 Fuente de alimentación

Tensión nominal de funcionamiento: 127 V CA;

Potencia aparente de entrada: ≤ 200 VA.

2.2 Potencia de salida

• 1 canal de salida de alimentación intrínsecamente segura de 24 V CC;
• 1 canal de salida de alimentación intrínsecamente segura de 18 V CC;
• 1 canal de salida de alimentación intrínsecamente segura de 12 V CC.

2.3 Peso ： ≤ 120 kg

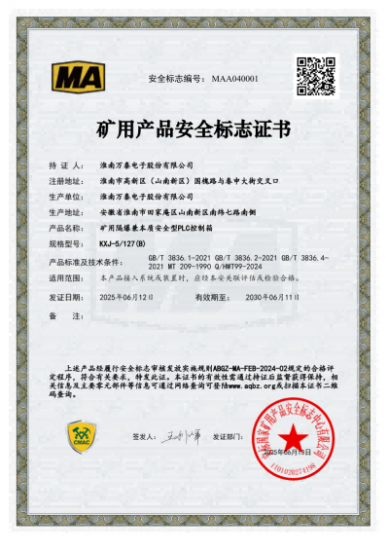

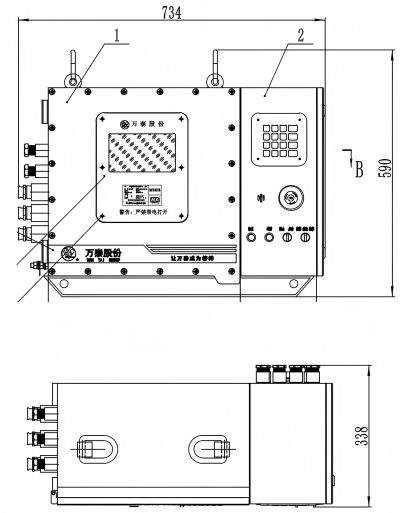

2.4 Tamaño: 734 x 338 x 590 (mm)

3. Rendimiento de la transmisión

3.1 Entrada de señal

• Señales digitales (contacto seco): 22 canales, resistencia en estado activo ≤10,5 kΩ, resistencia en estado inactivo >100 kΩ.
• Señales de voltaje analógicas (0~5V): 1 canal.
• Señales de corriente analógicas (4~20 mA): 8 canales.

3.2 Salida de señal

• Señales digitales (contacto seco): 16 canales, resistencia en estado activo ≤10,5 kΩ, resistencia en estado inactivo >100 kΩ.
• Señales de corriente analógicas (4~20 mA): 2 canales.

3.3 Interfaz RS485

• Número de interfaces: 1 canal.
• Modo de transmisión: RS485.
• Velocidad de transmisión: 9600 bps.
• Distancia de transmisión: 50 m (utilizando un cable MYQ con una sección transversal de un solo núcleo de 1,0 mm²).

3.4 Interfaz eléctrica Ethernet

• Número de interfaces: 6 canales.
• Modo de transmisión: Ethernet TCP/IP.
• Velocidad de transmisión: 10/100/1000 Mbps (autoadaptativa).
• Distancia máxima de transmisión: 10 m.

3.5 Transmisión de interfaz óptica Ethernet

• Número de interfaces: 2 puertos SFP Gigabit.
• Modo de transmisión: Ethernet TCP/IP.
• Velocidad de transmisión: 10/100/1000 Mbps autoadaptativa.
• Potencia de transmisión óptica: (-10~10) dBm (1310 nm, fibra monomodo).
• Sensibilidad de recepción óptica: -20 dBm (1310 nm, fibra monomodo).
• Distancia máxima de transmisión: 10 km (utilizando cable óptico MGXTSV con un coeficiente de atenuación de 0,5 dB/km).

4. Funciones básicas

4.1 Cuenta con una salida de fuente de alimentación intrínsecamente segura, transmisión de señal 485 y capacidades de transmisión de señal Ethernet.

4.2 Tiene la función de captar señales tanto digitales como analógicas.

4.3 Posee funcionalidad de control programable.

4.4 Incluye funciones de llamada y señalización (comunicación de audio y señalización por tono).

5. Parámetros intrínsecamente seguros

5.1 Una fuente de alimentación de salida de 12 V: Uo: 12,1 V, Io: 1,3 A, Co: 22 µF, Lo: 0,1 mH;

5.2 Una fuente de alimentación de salida de 18 V: Uo: 18,5 V, Io: 1,0 A, Co: 2,2 µF, Lo: 0,1 mH;

5.3 Una fuente de alimentación de salida de 24 V: Uo: 24,5 V, Io: 0,5 A, Co: 1,0 µF, Lo: 0,1 mH;

5.4 Una salida RS485: Uo: 6,6 V, Io: 11,2 mA, Co: 15 µF, Lo: 45 mH.
