Caja de control eléctrico intrínsecamente segura y a prueba de explosiones para minería

1. Introducción

Caja de control eléctrico intrínsecamente segura y a prueba de explosiones KXJ1-20/1140(660) para minería. Este dispositivo es adecuado para entornos hostiles con explosiones de gas y polvo de carbón en minas subterráneas, y funciona como un dispositivo de control universal para diversos equipos controlados bajo tierra.

2. Parámetros técnicos principales

2.1 Fuente de alimentación

Voltaje de entrada: CA 1140V / 660V, 75% Ue ~ 110% Ue.

Potencia de salida intrínsecamente segura:

CC 24,5 V / 0,5 A (3 canales)

CC 18,5 V / 1 A (1 canal)

12,5 V CC / 1,3 A (1 canal)

Salida de la fuente de alimentación conmutada: CC 24V / 4,5A (1 canal).

Ciclo de trabajo: Servicio continuo.

2.2 Interfaces de comunicación

Puertos Ethernet:

1) Cantidad: 2 puertos ópticos Gigabit, 8 puertos eléctricos Gigabit.

2) Modo de transmisión: Transmisión de señal óptica TCP/IP dúplex completo.

3) Velocidad de transmisión: 100 Mbps / 1000 Mbps autoadaptativa.

4) Potencia óptica de transmisión: -6 dBm ~ 0 dBm (longitud de onda: 1310 nm).

Puertos de comunicación RS485:

1) Cantidad: 2 canales.

2) Modo de transmisión: RS485 maestro-esclavo.

3) Velocidad de transmisión: 9600 bps, 19200 bps, etc.

4) Tensión de funcionamiento de la señal (pico a pico): 2V ~ 9V.

5) Corriente de funcionamiento de la señal (pico): ≤ 75 mA.

2.3 Entrada/Salida

Señales digitales:

1) 60 canales de señales de entrada de contacto pasivo (contacto seco).

2) 24 canales de señales de salida de contacto pasivo (contacto seco).

Señales analógicas:

1) 8 canales de señales de entrada analógicas.

2) 2 canales de señales de salida analógicas.

3) 8 canales de señales de entrada del sensor de temperatura PT100.

Módulos internos de la caja de control:

La caja de control contiene los siguientes módulos integrados:

Módulo CPU1511: 1 unidad.

Módulo CPU SR60: 1 unidad.

Módulo de expansión DE16: 1 unidad.

Módulo de expansión DE08: 1 unidad.

Módulo de expansión AE08: 1 unidad.

Módulo de expansión AQ02: 1 unidad.

Placa de señalización CM01: 1 unidad.

Módulo de adquisición de datos: 1 unidad.

3. Aspecto y características estructurales

3.1 Tipo a prueba de explosiones
Tipo antiexplosivo e intrínsecamente seguro para minería.

3.2 Marcado a prueba de explosiones
Ex d[ib]I Mb.

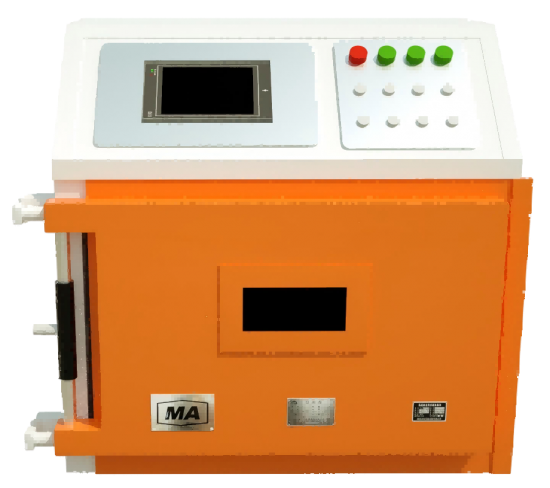

3.3 Apariencia y estructura del producto
La estructura externa de la caja de control se divide en una cámara de operación intrínsecamente segura, una cámara a prueba de explosiones, una cámara de cableado intrínsecamente segura y puertos de entrada de cables externos.

Tamaño: 874 x 865 x 635 (mm)

Peso: ≤500 kg
