motor eléctrico síncrono de imán permanente

1. Introducción al producto

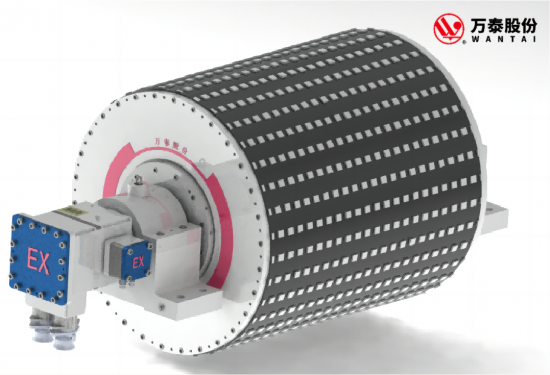

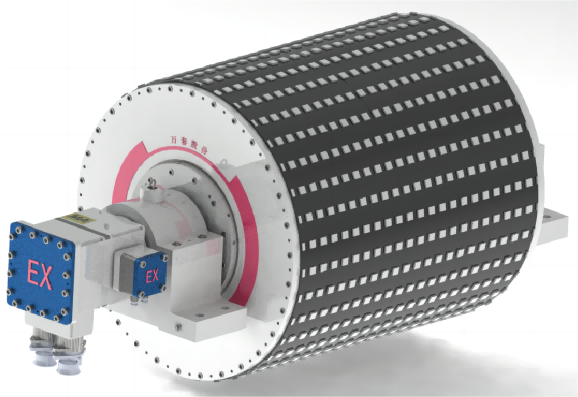

El tambor eléctrico síncrono de imán permanente trifásico a prueba de explosión para la minería (en adelante, denominado tambor eléctrico magnético permanente), junto con el inversor especial, el sistema de control, el dispositivo de enfriamiento, etc., constituye un sistema de accionamiento directo de frecuencia variable del rotor exterior permanente inteligente, que puede lograr la regulación de la velocidad sin paso en un rango amplio.

El tambor eléctrico magnet permanente ha cambiado la cadena de transmisión compleja del transportador de cinta tradicional compuesto de motor + acoplador + reductor + tambor de transmisión + acoplamiento.

El tambor eléctrico Magnet Permanent integra la unidad, la transmisión y el tambor, lo que trae un cambio revolucionario en el sistema de transmisión del transportador de cinturones.

El tambor eléctrico magnet permanente considera completamente los diversos requisitos del equipo, el inversor y el sistema de control en el proceso de regulación de velocidad, y es un producto de accionamiento ideal para la maquinaria de transporte de material a granel.

2. Innovación y actualización de productos

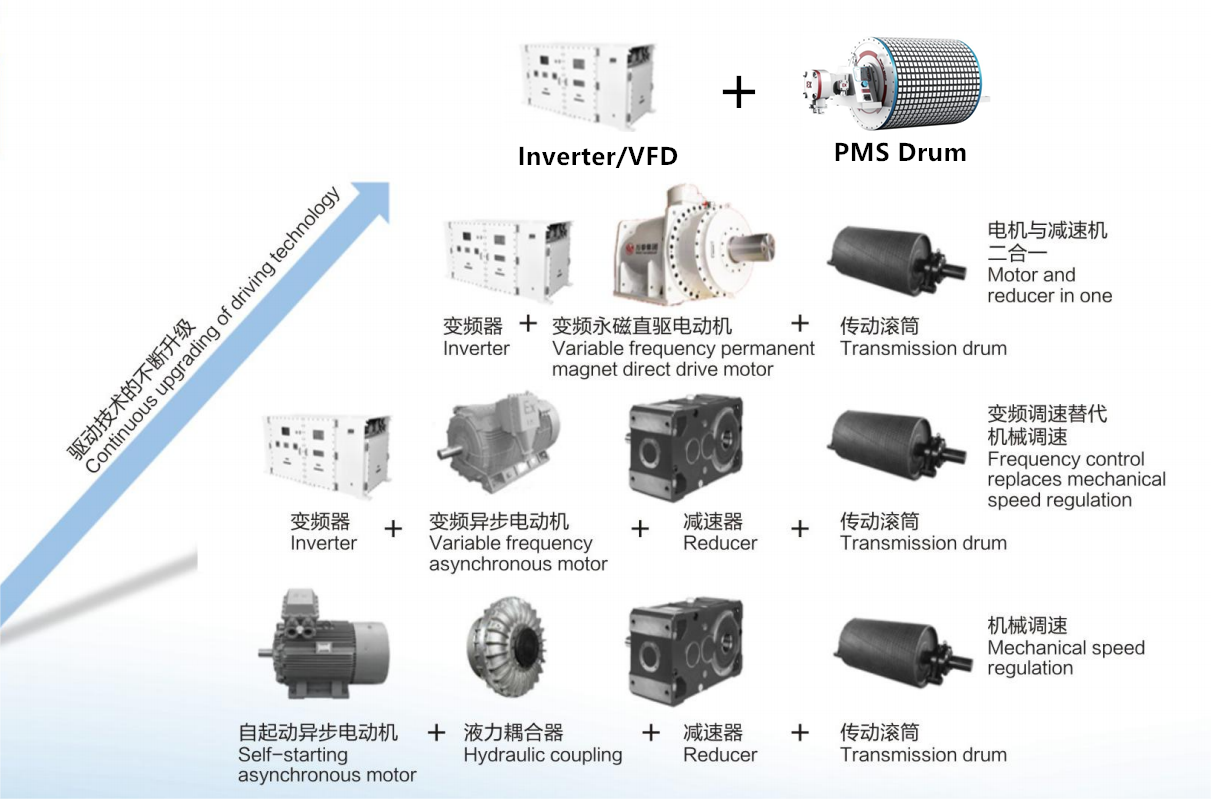

El rodillo eléctrico magnet permanente ha cambiado la compleja cadena de transmisión del transportador de cinta tradicional, que se compone de motor + acoplador + reductor + acoplador + rodillo de transmisión.
Integra la unidad, la transmisión y el rodillo, y trae un cambio revolucionario del sistema de accionamiento transportador de cinta.
El tambor eléctrico magnet permanente considera completamente los requisitos del equipo conducido, el convertidor de frecuencia y el sistema de control en el proceso de regulación de velocidad.
Tiene las ventajas del rango de regulación de alta velocidad de baja velocidad, amplia velocidad, convertidor anti frecuencia DV / DT armónico de pulso de alta frecuencia, alta eficiencia y ahorro de energía, bajo ruido, larga vida útil y alta confiabilidad.
Es un producto de conducción ideal para la maquinaria de transporte de material a granel.
3. Parámetros técnicos
Voltaje de trabajo nominal: AC 660 / 1140V
Potencia de salida nominal: 55 ~ 315kW

Número de postes de rodillos eléctricos: 60 o 24 postes
Velocidad de correa de salida nominal (m / s): 2 ~ 5
Ancho de banda (mm): 800 ~ 1600
Modo de enfriamiento: enfriamiento de agua
Grado de aislamiento del devanado de tambor eléctrico: Clase H
Tipo de prueba de explosión: Exd I MB
4. Ventajas técnicas y características principales
ï¼ 1ï¼ Tratamiento de revestimiento de alta calidad
El revestimiento está diversificado y puede estar hecho de caucho retardante de llama, poliuretano, cerámica y otros materiales para cumplir con los requisitos de Mt / T962-2019 para el tambor transportador de cinta de mina de carbón
ï¼ 2ï¼ Espacio de instalación compacto
Tambor imán permanente integrado = motor + acoplamiento hidráulico + reductor + acoplamiento + tambor
ï¼ 3ï¼ ahorro de energía y alta eficiencia
La eficiencia de la transmisión mecánica es del 100%, con alta eficiencia y alto factor de potencia

ï¼ 4ï¼ Sistema de aislamiento confiable

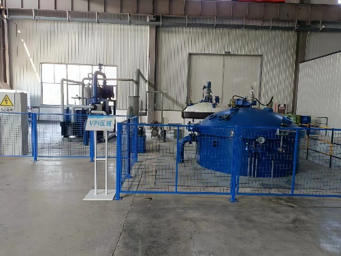

Se adopta la tecnología de inmersión de vacío VPI, que tiene alta resistencia eléctrica, alta resistencia mecánica, resistencia a la corrosión y resistencia a la humedad.

El devanado adopta el aislamiento f / h para garantizar la confiabilidad

ï¼ 5ï¼ Estructura de rodamiento confiable

Se adopta un rodamiento de autoalineación de doble fila para garantizar una vida útil de más de 50000 horas

ï¼ 6ï¼ Monitoreo y protección integrales

Dispositivo de medición de temperatura estándar, tabla de visualización de campo de temperatura opcional, transmisor de temperatura y sensor de vibración para cumplir con los requisitos de campo.
