Unidad de grabación y visualización de vídeo de disco duro intrínsecamente segura y a prueba de explosiones para minería

1. Introducción

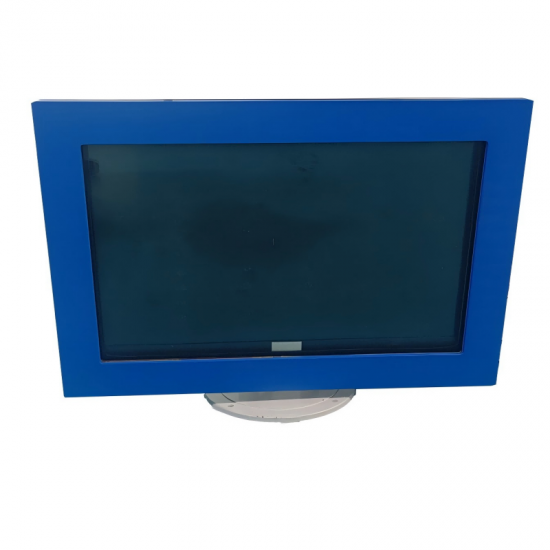

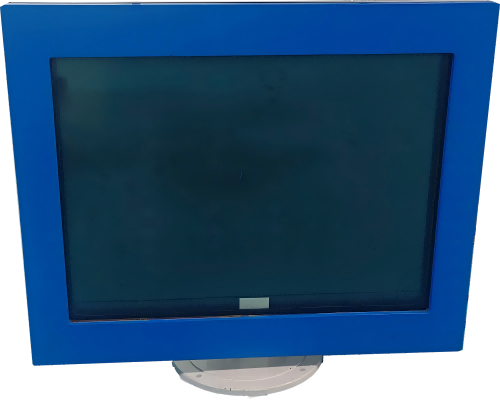

Unidad de grabación/visualización de vídeo en disco duro XJ127YL, a prueba de explosiones y de seguridad intrínseca, para minería. Es un dispositivo terminal especializado a prueba de explosiones diseñado para sistemas de videovigilancia en minas de carbón subterráneas, responsable del procesamiento, almacenamiento y visualización de vídeo. Se utiliza principalmente en entornos como áreas de transporte en pozos inclinados, frentes de extracción y salas de control subterráneas. Este equipo proporciona funciones esenciales, como grabación de vídeo, segmentación de pantallas múltiples y compatibilidad con comunicación de señales ópticas/eléctricas Ethernet.

2. Características principales

La unidad de grabación/visualización de vídeo en disco duro XJ127YL, a prueba de explosiones e intrínsecamente segura para minería, está equipada con un panel LCD que ofrece una resolución de 1920 × 1080, proporcionando una imagen clara y detallada. Esto brinda soporte técnico para el manejo de riesgos potenciales y el análisis de las causas de accidentes en minas de carbón subterráneas. El dispositivo es apto para su uso en entornos explosivos que contienen metano u otros gases combustibles, como los que se encuentran habitualmente en los pozos de las minas de carbón con alto riesgo de explosión.

3. Principio de funcionamiento y características estructurales
El monitor se alimenta mediante una fuente de alimentación de 127 V CA e incorpora una grabadora de vídeo con disco duro integrado. La grabadora transmite las señales eléctricas capturadas a través de cables a la unidad de visualización, que posteriormente genera la salida de vídeo correspondiente.

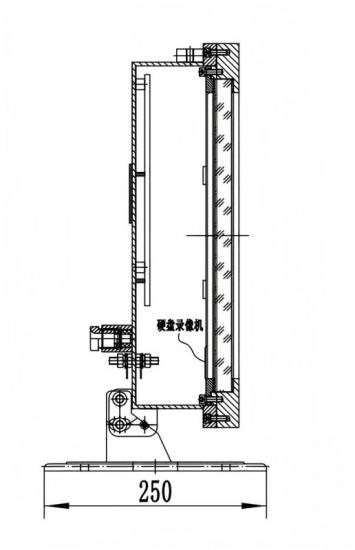

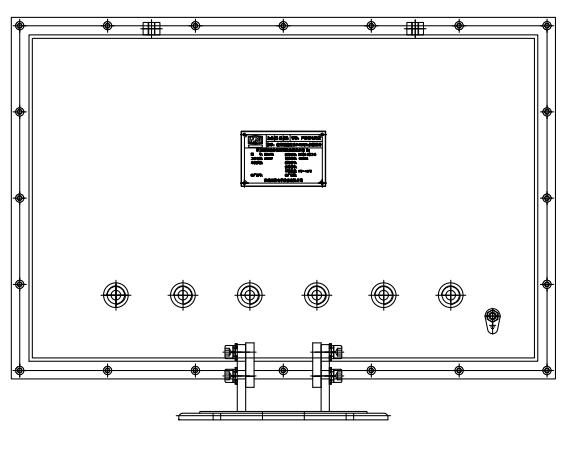

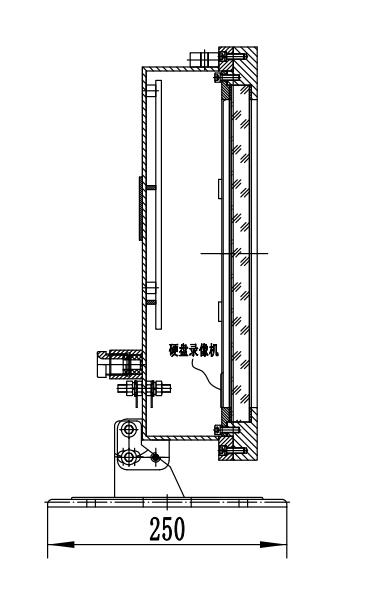

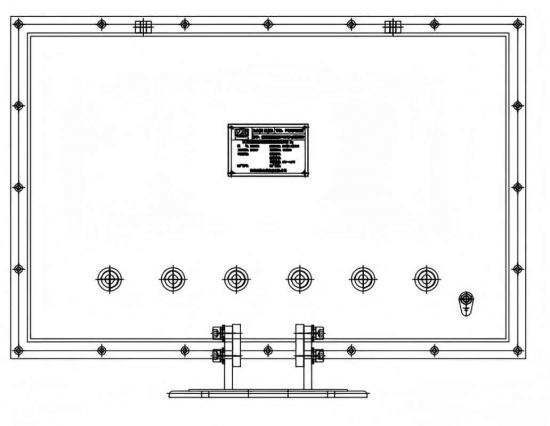

Estructuralmente, el dispositivo consta de una placa controladora de potencia, un panel LCD, una grabadora de vídeo con disco duro y unidades de almacenamiento, una carcasa a prueba de explosiones y una base de montaje. El panel LCD está alojado de forma segura dentro de la carcasa a prueba de explosiones y se visualiza a través de una ventana de vidrio templado.

4. Rendimiento eléctrico

4.1 Entrada de alimentación
Tensión de funcionamiento: 127 V CA
Potencia aparente de entrada: ≤200 VA

4.2 Parámetros de visualización

• Tamaño de la pantalla: 24 pulgadas
• Resolución horizontal: ≥500 TVL
• Resolución: 1920 x 1080
• Relación de aspecto: 16:9
• Resolución horizontal de reproducción: ≥300 TVL

• Número de interfaces: 7 canales
• Método de transmisión: TCP/IP
• Velocidad de transmisión: 10/100/1000 Mbps con negociación automática
• Distancia máxima de transmisión: 50 m

• Número de interfaces: 6 canales
• Método de transmisión: TCP/IP (Longitud de onda: 1310 nm)
• Velocidad de transmisión: 1000 Mbps
• Potencia óptica de transmisión: -15 dBm a 0 dBm
• Sensibilidad de recepción: < -25 dBm
• Distancia máxima de transmisión: 20 km

4.5 Capacidad de almacenamiento nominal: 8 TB (Disco duro mecánico)

4.6 Número de entradas de cámara compatibles: 16 canales.

• Admite la comunicación mediante señales ópticas Ethernet y señales eléctricas Ethernet.
• Capaz de grabar y almacenar vídeo en tiempo real.
• Incluye controles de reproducción que incluyen búsqueda en la línea de tiempo, avance/retroceso rápido, reproducción/pausa y funciones de revisión de vídeo.
• Utiliza un panel LCD a color capaz de mostrar imágenes monocromáticas y en color. Admite la conmutación flexible del diseño de vídeo, lo que permite la visualización de un solo canal o la visualización simultánea en múltiples pantallas en configuraciones de pantalla dividida de 4, 9 o 16 canales.

5. Peso: ≤ 62 kg

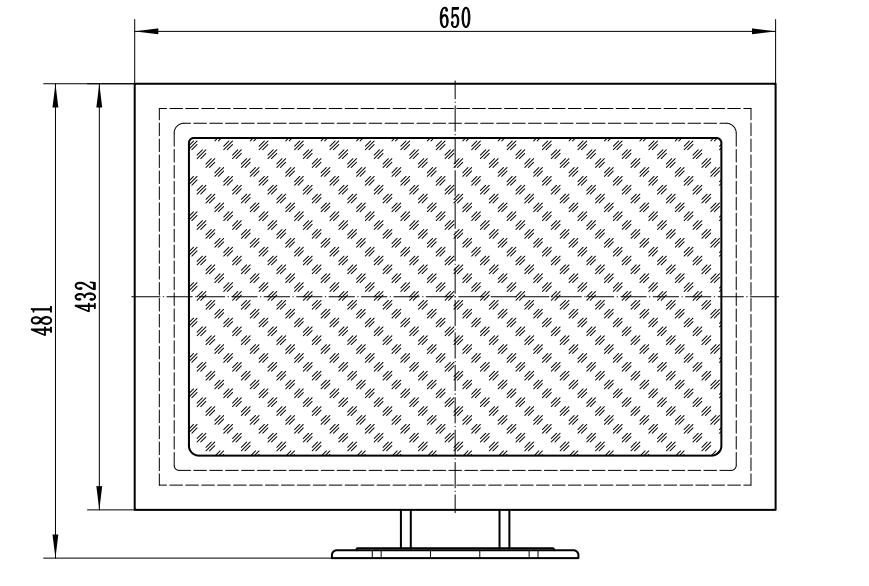

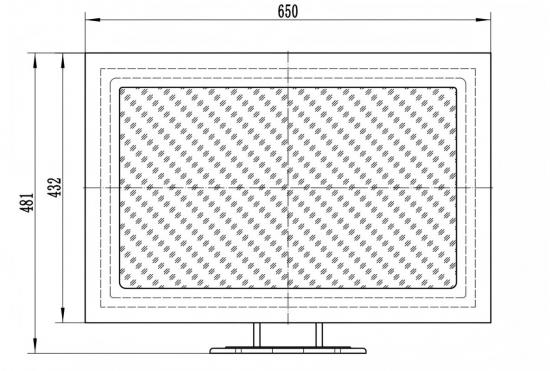

6. Tamaño: 650x250x481 (mm)
