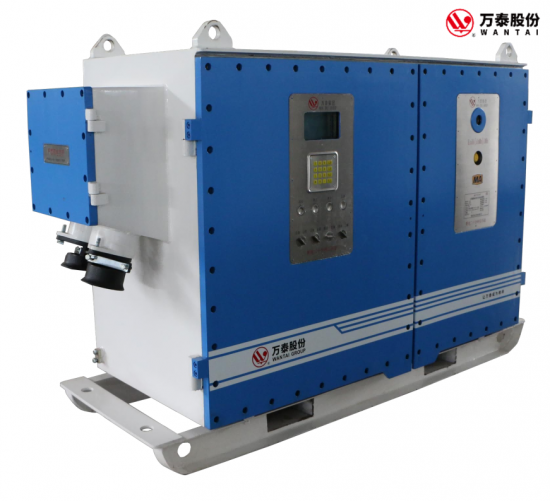

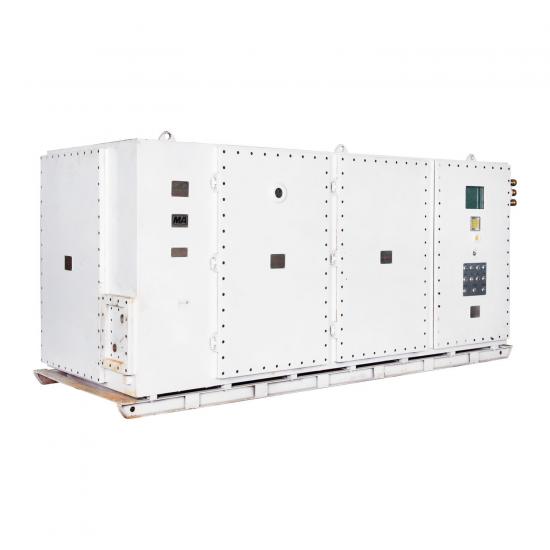

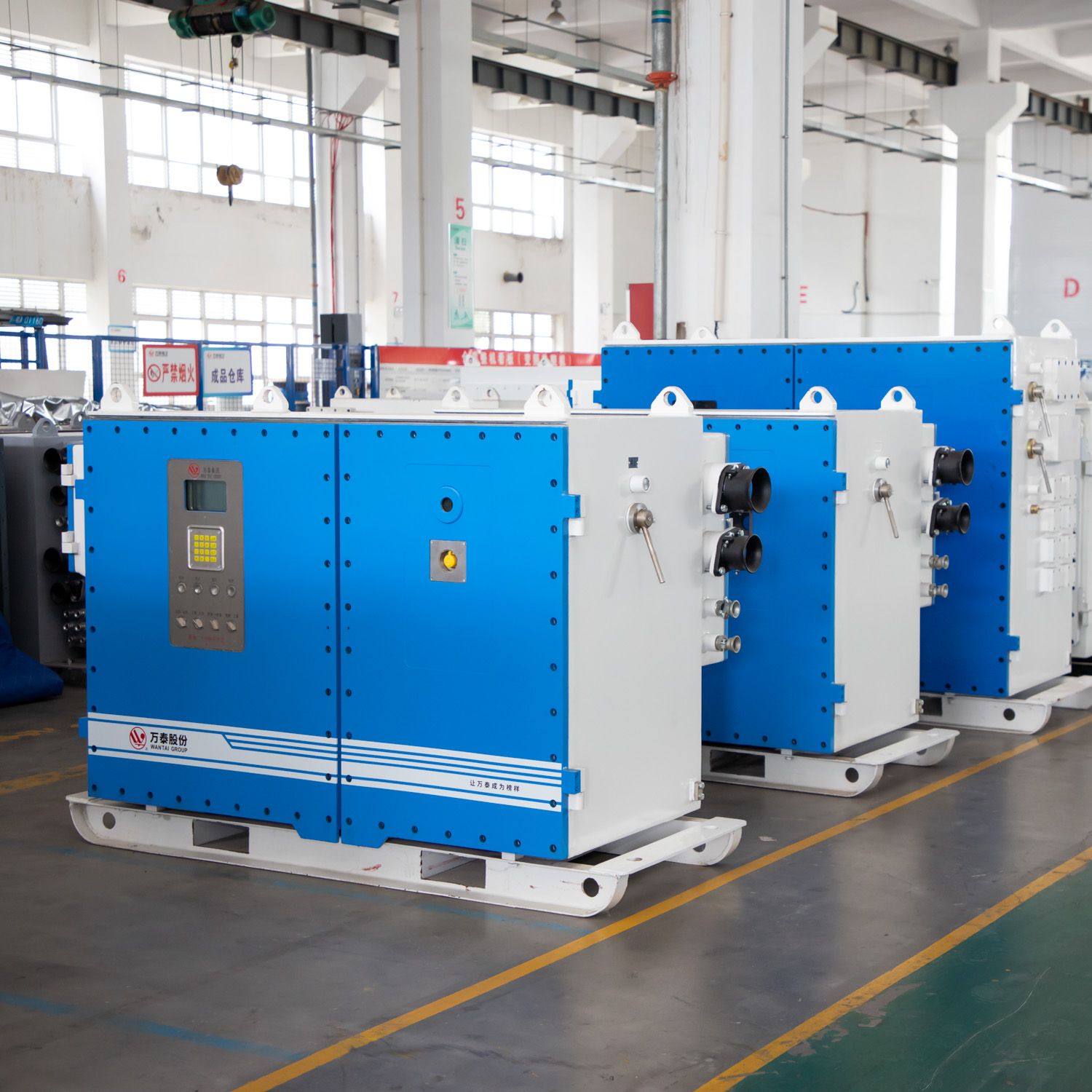

Convertidor de frecuencia a prueba de explosiones (serie de alto voltaje)

Un variador de frecuencia de alto voltaje (HV VFD) es un dispositivo de control de potencia diseñado para ajustar la velocidad y el torque de motores de alto voltaje (normalmente clasificados en 3 kV, 6 kV, 10 kV o más) variando la frecuencia de potencia de entrada, lo que permite ahorros de energía, arranques suaves y un control preciso del motor.

marca:
WANTAI
artículo NO.:
High-voltage Series
pago:
T/T
origen del producto:
China
color:
Blue&White
Puerto de embarque:
Shanghai
tiempo de espera：
90 Days

consulta ahora

detalle del producto

1. Introducción del producto

La serie 3300V de convertidores de frecuencia de alto voltaje, a prueba de explosiones e intrínsecamente seguros para minería, se utiliza principalmente en minas de carbón con entornos con riesgo de explosión, como polvo y gas de carbón. Como elemento fundamental de la conversión de frecuencia de los motores de CA, son adecuados para motores asíncronos y motores síncronos de imanes permanentes. Se caracterizan por su alto par de arranque, alta precisión en la regulación de velocidad, larga distancia de alimentación, ahorro de energía, alta eficiencia, seguridad y fiabilidad.
La unidad rectificadora de esta serie de productos utiliza rectificación de 12 pulsos para reducir eficazmente la interferencia armónica del convertidor de frecuencia en el lado de la red. El lado del bus utiliza elementos de ahorro de energía de tipo condensador y resistencias de ecualización para equilibrar el valor de tensión en ambos extremos del condensador de almacenamiento de energía. La tensión en los extremos superior e inferior de la unidad de CC está equilibrada, el desplazamiento del punto neutro es pequeño y la carga y descarga son estables. El convertidor de frecuencia adopta una estructura de topología NPC de tres niveles, que ofrece las ventajas de una gran capacidad de salida, una alta tensión de salida, menos impulsos de pico de tensión y un bajo contenido armónico en la salida de corriente.
Este producto es adecuado para el arranque de carga pesada y la regulación de velocidad de rango completo de transportadores raspadores, máquinas de transferencia, trituradoras y otros equipos con un voltaje nominal de 3300 V, y se puede utilizar para transportadores de cinta, estaciones de bombeo de emulsión, máquinas síncronas de imán permanente y otras ocasiones que requieran regulación de velocidad de conversión de frecuencia.

2. Características

Adopta un control de modulación PWM de vector espacial SVPWM avanzado, con un gran par de salida, se puede lograr un par nominal del 150 % a 0,5 Hz y el par de salida máximo puede alcanzar el 220 %.
El convertidor de frecuencia adopta una rectificación de 12 pulsos y una topología de inversor de tres niveles, con pequeños armónicos de entrada y salida, cumpliendo con los requisitos del estándar EMC.
Unidad de filtro de salida incorporada, pequeña tensión de aislamiento del motor y el cable de salida puede tener hasta 3000 metros.
El vehículo adopta un diseño de refrigeración por agua con carcasa integrada, con alta eficiencia de refrigeración y equipo de tamaño pequeño.
El sistema de monitoreo de aislamiento incorporado puede monitorear el estado del aislamiento entre el convertidor de frecuencia y el motor en tiempo real para lograr una protección efectiva contra fugas.
La función de equilibrio de potencia adaptativo puede proporcionar un control preciso de la distribución de carga y el desequilibrio de potencia es inferior al 3%.
Tiene función de transmisión inalámbrica para realizar la operación inalámbrica de transmisión y depuración de programas.
Adopta un diseño de estructura modular, instalación tipo cajón, diseño de extracción deslizante, fácil reemplazo y diseño de hebilla sin pernos.
Interfaz de pantalla completamente en chino (inglés), pantalla táctil intrínsecamente segura, la configuración y operación de parámetros se pueden completar a través de la pantalla, de forma segura y confiable.
El puerto Ethernet externo intrínsecamente seguro es conveniente para la depuración de programas y la transmisión de datos.
El convertidor de frecuencia tiene interfaces de comunicación como Ethernet, fibra óptica y RS485, que cumplen con los requisitos de comunicación estándar de las minas inteligentes.

★ Adquisición de datos de múltiples parámetros: el equipo puede recopilar más de 80 parámetros eléctricos como voltaje, corriente, potencia y datos armónicos en tiempo real; cooperar con la plataforma de big data industrial para generar automáticamente curvas de tendencia históricas de corriente, voltaje, potencia, etc. de equipos de carga; comparar y analizar el consumo de energía en diferentes regiones y períodos para lograr una gestión precisa del consumo de energía.
★ Mantenimiento predictivo de equipos: Según el análisis de varios parámetros eléctricos de los equipos de carga, la plataforma de big data industrial se utiliza para construir un modelo de predicción de fallas de los equipos, analizar oportunamente el estado de funcionamiento del equipo y la prioridad del automantenimiento del equipo y realizar la función de mantenimiento predictivo de los equipos de carga.
★ Soporte para múltiples interfaces de comunicación: interfaz 485, interfaz Ethernet, wif, 5G, 4G y otras interfaces de comunicación; admite Modbus, MQTT, HHP, IEC-60870 y otros protocolos de comunicación.

3. Parámetros técnicos

Nombre del producto		Controlador de velocidad con convertidor de frecuencia dual y fuente de alimentación dual, intrínsecamente seguro y a prueba de llamas para ventiladores
Calificado aporte voltaje (V)		CA (2×1750 V) 、 CA 2×(2×1750 V) 、 CA 3×(2×1750 V); 5 0 Hz
Calificado aporte voltaje (V)		Fluctuación de voltaje: ±15 % Fluctuación de frecuencia: ±2,5 %
Carácter de salida nominal ística		Trifásica CA 0 ~ 3300 V, 0,5 ~ 50 Hz (frecuencia hasta a 400 Hz)
Capacidad de sobrecarga		150% de corriente nominal para 60 años; 200% calificado actual para 3 segundos
Forma del motor de control		Motor asíncrono, motor síncrono de imanes permanentes, motor de imán permanente ente imán síncrono eléctrico tambor
	Modulación	Vector espacial SVPWM modulación por ancho de pulsos (PWM) modulación
	método de control	Control vectorial, VF control
principal control	Precisión de frecuencia	Configuración digital: frecuencia máxima × ± 0,1 %; configuración analógica: ma máximo frecuencia×±0,5%
	resolución de frecuencia	Ajuste digital: 0,01 Hz; Ajuste analógico: Frecuencia máxima × ± 0,1 %
	Compensación de deslizamiento	Rango de compensación automática de deslizamiento: 0 ~ 150 %, bucle abierto velocidad estabilidad Precisión 0,5%, velocidad de bucle cerrado s estabilidad exactitud 0,02%
	frecuencia portadora	Autoajuste en función de la temperatura interna, de forma manual. rango ajustable 0,7~16 kHz
	Aceleración y curva de desaceleración	Dos tipos de curvas: línea recta y arbitrario Curva en S;siete aceleración veces (varios pasos) velocidad)
Mostrar	Operación de visualización mostrar	Calificado frecuencia, salida frecuencia ncy,voltaje,corriente,potencia,motor velocidad, carga tasa,etc.
Mostrar	Falla visualización de estado	Sobretensión, subtensión, sobrecorriente, sobrecarga fase de sobrecalentamiento pérdida, corto circuito, parada, fuga, etc.
Frenado	Método de frenado	Frenado por retroalimentación, freno de CC rey
Frenado	frenado esfuerzo de torsión	150%(hasta a 220%)
Control principal operación	A partir de esfuerzo de torsión	Más que 150%, velocidad cero ed esfuerzo de torsión es ajustable de Oh a 100%
	Control de velocidad rango	Bucle abierto 1:100,cerrado bucle 1:1000(relativo calificado velocidad)
	proceso control	El regulador PID incorporado puede formar un circuito cerrado control sistema a través de varios transmisores
	Voltaje automático ajuste	Cuando cambia el voltaje de la red, ¿Puede aut? automática y adecuadamente cambiar lo básico frecuencia a proteger el motor carga capacidad gracias.
	Frecuencia configuración	Configuración digital, configuración analógica Ajuste, configuración del panel de control, serie comunicación Ajuste de equilibrio de potencia
	Comando de ejecución dado	Se proporciona panel de control, terminal externo, comunicación en serie. norte dado
	Cosa análoga entrada/salida	0~10 V, 4~20 mA
Operación control función	digital aporte	10 entradas programables para lograr lejos/cerca control, rotación hacia adelante/atrás, Inicio/parada y preajuste velocidad
	Salida analógica	Las variables de velocidad, carga, carga bipolar y PID se pueden controlar. conectado a externo instrumentos
	Salida de conmutación tipo	10 relé salidas (250 V/10 A do contactos)
	Salida de conmutación	Salida de operación, salida de falla, estado del control remoto producción
	Comunicación función	Comunicación Modbus-rtu,Modbus-tcp,CAN en
Uso ambiente	Solicitud alcance	Lugares peligrosos con gas y carbón polvo y explosivo gas
	Altitud	La altitud no es menos de 1500 m y no más que 2000 m (sobre) o este altitud, reducción de potencia es requerir d)
	temperatura ambiente	-20℃~40℃
	Humedad relativa	5%~95%HR(sin condensación)
Función protectora		Sobretensión, subtensión, sobrecorriente, sobrecarga ,sobrecalentamiento,fase pérdida, corto circuito, parada, fuga, etc.
Señales a prueba de explosiones		Exdb[ib Mb]I Mb
método de enfriamiento		Refrigeración por agua circulante (o externa w agua suministrar enfriamiento)

4. Tamaño

Fuerza	Tamaño (largo x profundidad x alto) (mm)	Peso(T)
630~1600kW	3369×1100×1300	4.6
1800~2200kW	3438×1214×1256	5.0

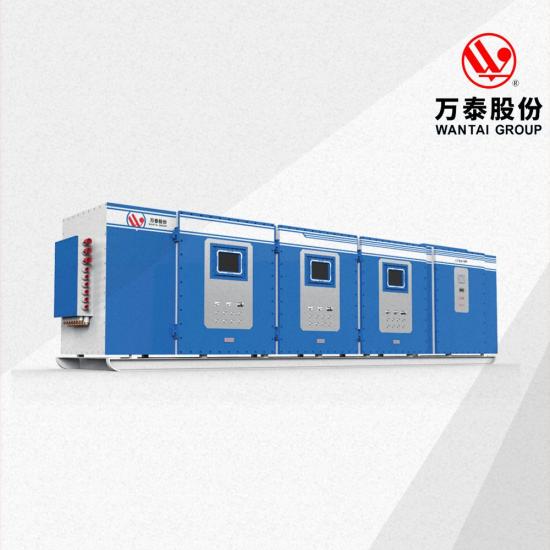

2×630~1600kW (dos en uno)	3684×1093×1256	5.5
3×630~1600kW (tres en uno)	3955×1254×1450	6.2
